BH-0.66電流互感器是一種用于測量電流的電氣設備。它通常用于低壓配電系統中,將大電流轉換為小電流,以便于測量和保護設備的使用。該型號的電流互感器具有以下一些特點和功能:
1、精度較高,能夠準確測量電流值。
2、絕緣性能好,保證了使用的安全性。
3、安裝方便,適用于各種安裝環境。





服務熱線:13905872192
一、概述
BH-0.66電流互感器是一種用于測量電流的電氣設備。它通常用于低壓配電系統中,將大電流轉換為小電流,以便于測量和保護設備的使用。 該型號的電流互感器具有以下一些特點和功能:
1、精度較高,能夠準確測量電流值。
2、絕緣性能好,保證了使用的安全性。
3、安裝方便,適用于各種安裝環境。
總的來說,BH-0.66電流互感器在電力系統中起著重要的作用,能夠?yàn)殡娏ΡO(jiān)測、保護和控制提供可靠的電流信號。

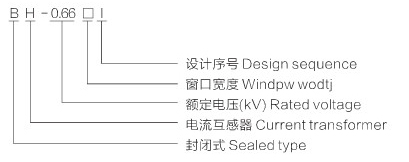

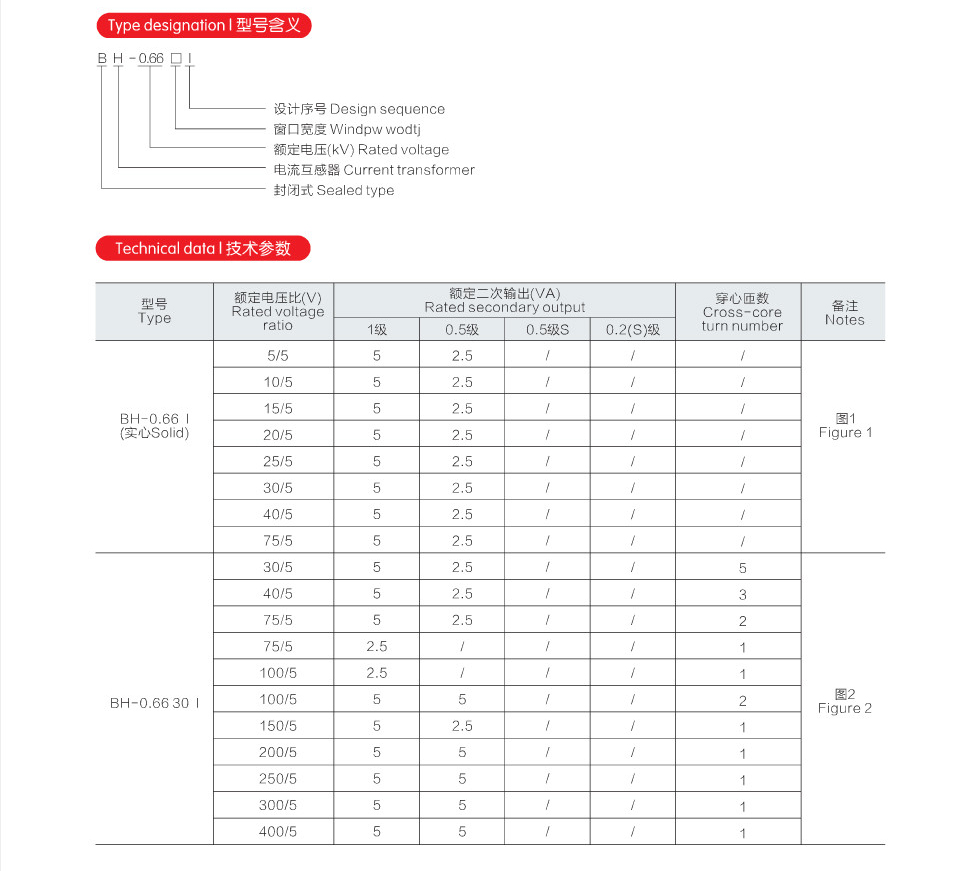

二、型號含義
三、技術參數
型號 Type |
額定電壓比(V) Rated voltageratio |
額定二次輸出(VA) Rated secondary |
穿心匝數 Cross-coreturn number |
備注 Notes |
|||
1級 | 0.5級 | 0.5級S | 0.2(S)級 | ||||
BH-0.66 I(實心Solid) | 5/5 | 5 | 2.5 | / | / | / | 圖1 Figure 1 |
10/5 | 5 | 2.5 | / | / | / | ||
15/5 | 5 | 2.5 | / | / | / | ||
20/5 | 5 | 2.5 | / | / | / | ||
25/5 | 5 | 2.5 | / | / | / | ||
30/5 | 5 | 2.5 | / | / | / | ||
40/5 | 5 | 2.5 | / | / | / | ||
75/5 | 5 | 2.5 | / | / | / | ||
BH-0.66 30 I B | 30/5 | 5 | 2.5 | / | / | 5 |
圖2 Figure 2 |
40/5 | 5 | 2.5 | / | / | 3 | ||
75/5 | 5 | 2.5 | / | / | 2 | ||
75/5 | 2.5 | / | / | / | 1 | ||
100/5 | 2.5 | / | / | / | 1 | ||
100/5 | 5 | 5 | / | / | 2 | ||
150/5 | 5 | 2.5 | / | / | 1 | ||
200/5 | 5 | 5 | / | / | 1 | ||
250/5 | 5 | 5 | / | / | 1 | ||
300/5 | 5 | 5 | / | / | 1 | ||
400/5 | 5 | 5 | / | / | 1 | ||

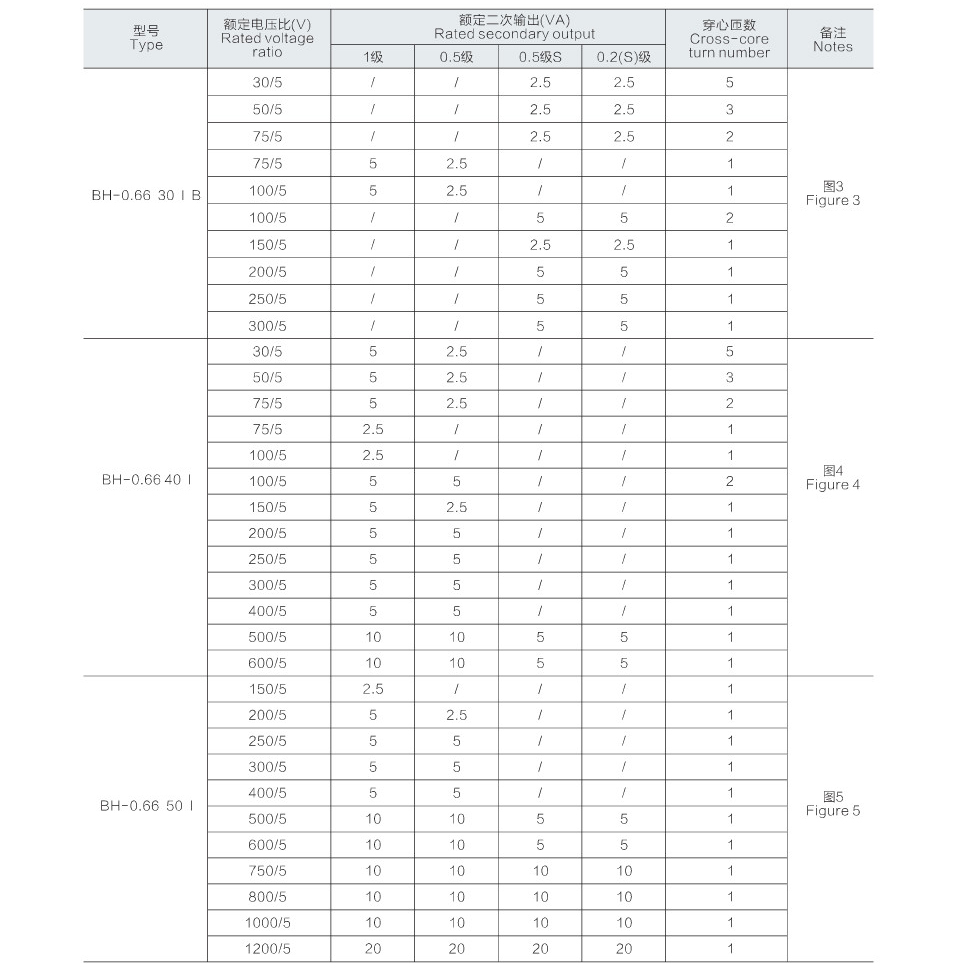

BH-0.66 30 I B | 30/5 | / | / | 2.5 | 2.5 | 5 | 圖3 Figure 3 |
50/5 | / | / | 2.5 | 2.5 | 3 | ||
75/5 | / | / | 2.5 | 2.5 | 2 | ||
75/5 | 5 | 2.5 | / | / | 1 | ||
100/5 | 5 | 2.5 | / | / | 1 | ||
100/5 | / | / | 5 | 5 | 2 | ||
150/5 | / | / | 2.5 | 2.5 | 1 | ||
200/5 | / | / | 5 | 5 | 1 | ||
250/5 | / | / | 5 | 5 | 1 | ||
300/5 | / | / | 5 | 5 | 1 | ||
BH-0.66 40 I | 30/5 | 5 | 2.5 | / | / | 5 | 圖4 Figure 4 |
50/5 | 5 | 2.5 | / | / | 3 | ||
75/5 | 5 | 2.5 | / | / | 2 | ||
75/5 | 2.5 | / | / | / | 1 | ||
100/5 | 2.5 | / | / | / | 1 | ||
100/5 | 5 | 5 | / | / | 2 | ||
150/5 | 5 | 2.5 | / | / | 1 | ||
200/5 | 5 | 5 | / | / | 1 | ||
250/5 | 5 | 5 | / | / | 1 | ||
300/5 | 5 | 5 | / | / | 1 | ||
400/5 | 5 | 5 | / | / | 1 | ||
500/5 | 10 | 10 | 5 | 5 | 1 | ||
600/5 | 10 | 10 | 5 | 5 | 1 | ||
BH-0.66 50 I | 150/5 | 2.5 | / | / | / | 1 | 圖5 Figure 5 |
200/5 | 5 | 2.5 | / | / | 1 | ||
250/5 | 5 | 5 | / | / | 1 | ||
300/5 | 5 | 5 | / | / | 1 | ||
400/5 | 5 | 5 | / | / | 1 | ||
500/5 | 10 | 10 | 5 | 5 | 1 | ||
600/5 | 10 | 10 | 5 | 5 | 1 | ||

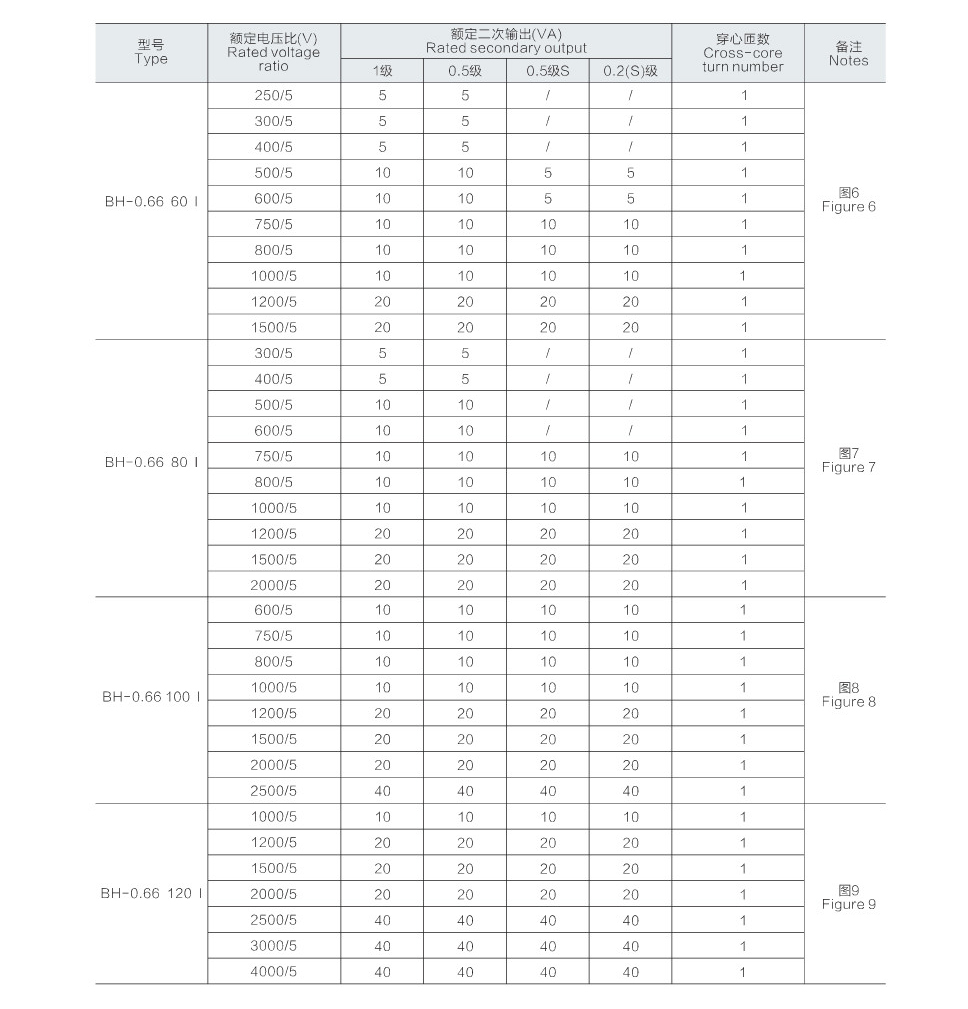

BH-0.66 6o I | 250/5 | 5 | 5 | / | / | 1 | 圖6 Figure 6 |
300/5 | 5 | 5 | / | / | 1 | ||
400/5 | 5 | 5 | / | / | 1 | ||
500/5 | 10 | 10 | 5 | 5 | 1 | ||
600/5 | 10 | 10 | 5 | 5 | 1 | ||
750/5 | 10 | 10 | 10 | 10 | 1 | ||
800/5 | 10 | 10 | 10 | 10 | 1 | ||
1000/5 | 10 | 10 | 10 | 10 | 1 | ||
1200/5 | 20 | 20 | 20 | 20 | 1 | ||
1500/5 | 20 | 20 | 20 | 20 | 1 | ||
BH-0.66 80 I | 300/5 | 5 | 5 | / | / | 1 | 圖7 Figure 7 |
400/5 | 5 | 5 | / | / | 1 | ||
500/5 | 10 | 10 | / | / | 1 | ||
600/5 | 10 | 10 | / | / | 1 | ||
750/5 | 10 | 10 | 10 | 10 | 1 | ||
800/5 | 10 | 10 | 10 | 10 | 1 | ||
1000/5 | 10 | 10 | 10 | 10 | 1 | ||
1200/5 | 20 | 20 | 20 | 20 | 1 | ||
1500/5 | 20 | 20 | 20 | 20 | 1 | ||
2000/5 | 20 | 20 | 20 | 20 | 1 | ||
BH-0.66 100 I | 600/5 | 10 | 10 | 10 | 10 | 1 | 圖8 Figure 8 |
750/5 | 10 | 10 | 10 | 10 | 1 | ||
800/5 | 10 | 10 | 10 | 10 | 1 | ||
1000/5 | 10 | 10 | 10 | 10 | 1 | ||
1200/5 | 20 | 20 | 20 | 20 | 1 | ||
1500/5 | 20 | 20 | 20 | 20 | 1 | ||
2000/5 | 20 | 20 | 20 | 20 | 1 | ||
2500/5 | 40 | 40 | 40 | 40 | 1 | ||
BH-0.66 120 I | 1000/5 | 10 | 10 | 10 | 10 | 1 | 圖9 Figure 9 |
1200/5 | 20 | 20 | 20 | 20 | 1 | ||
1500/5 | 20 | 20 | 20 | 20 | 1 | ||
2000/5 | 20 | 20 | 20 | 20 | 1 | ||
2500/5 | 40 | 40 | 40 | 40 | 1 | ||
3000/5 | 40 | 40 | 40 | 40 | 1 | ||
4000/5 | 40 | 40 | 40 | 40 | 1 |

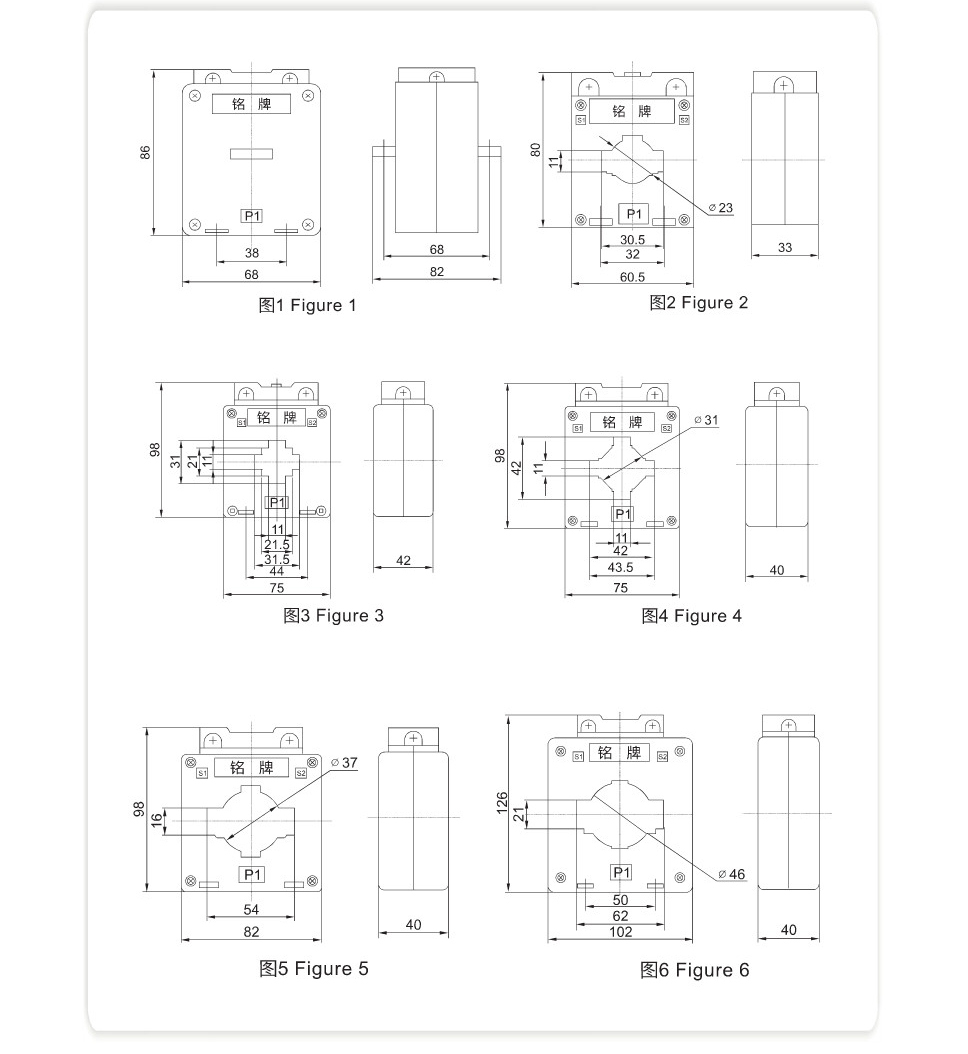

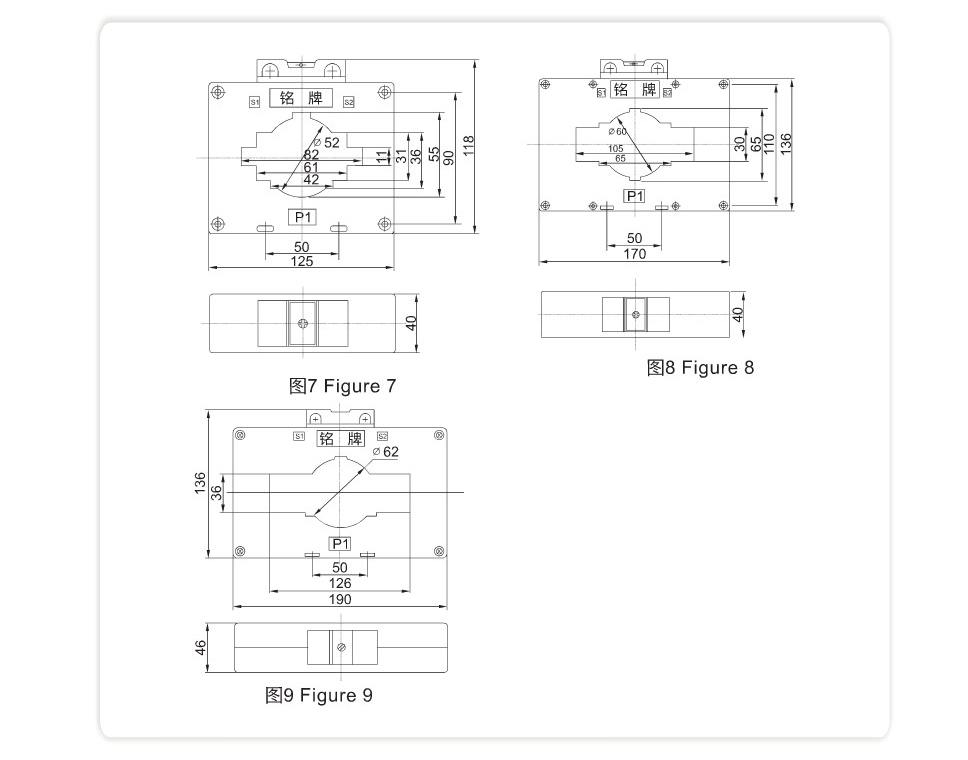

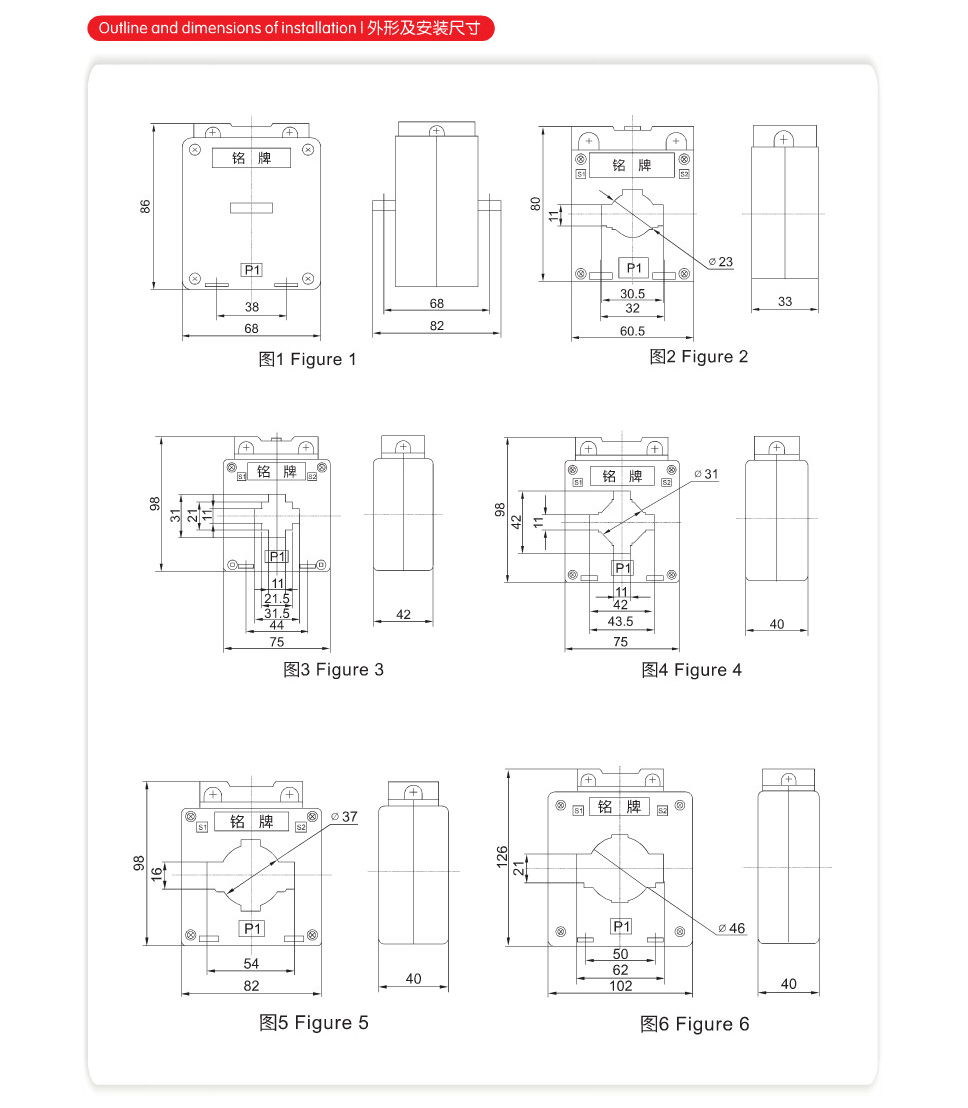

四、外形機安裝尺寸
