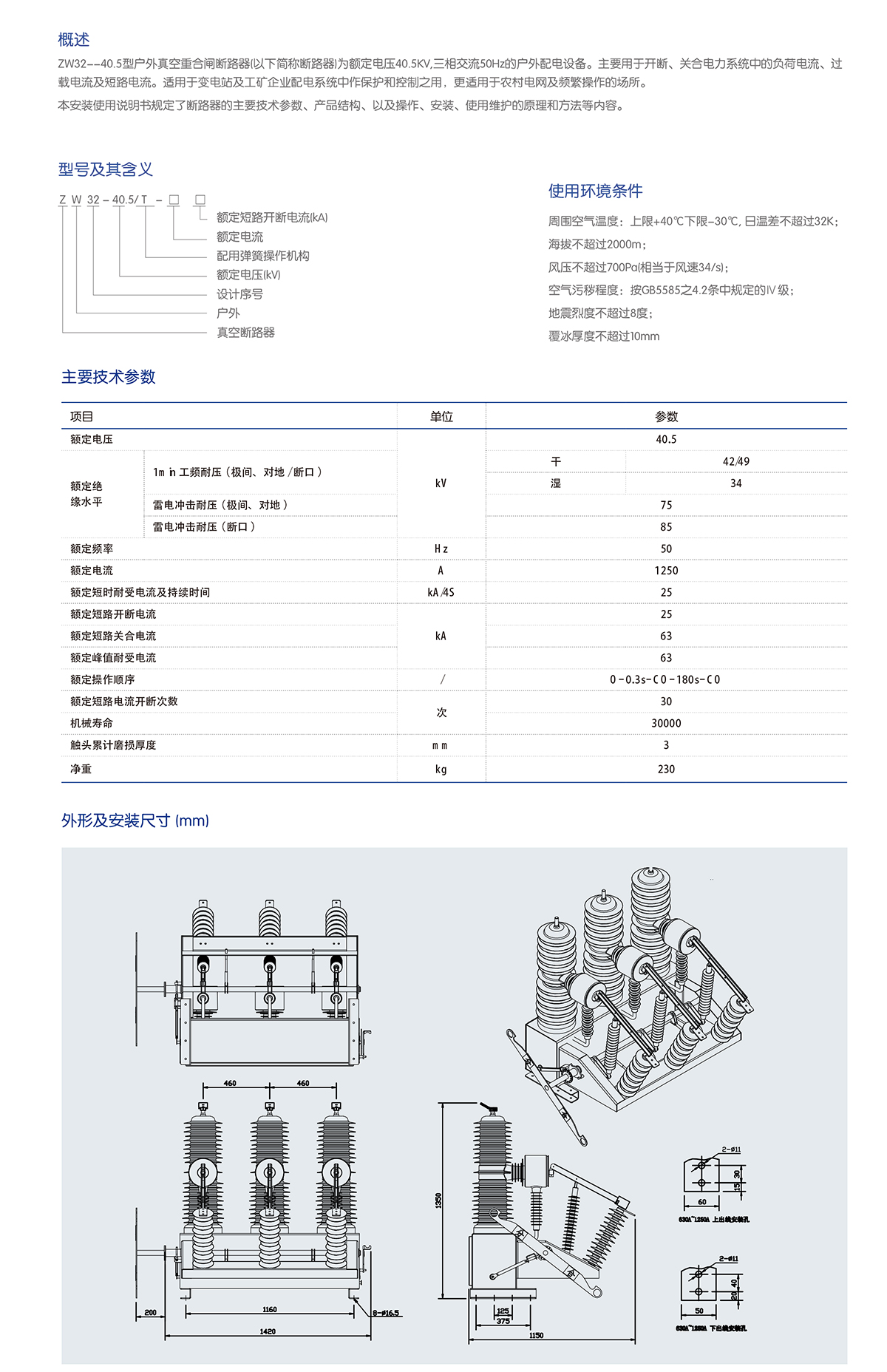

一、概述
ZW3-40.5型戶外真空重合閘斷路器以下簡稱斷路器)為額定電壓4.5KV,三相交流5OHz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用,更適用于農村電網及頻繁操作的場所。
本安裝使用說明書規定了斷路器的主要技術參數、產品結構、以及操作、安裝、使用維護的原理和方法等內容。

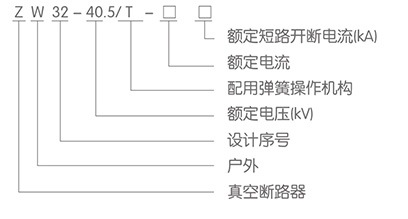

二、型號及其含義
三、適用環境條件
周圍空氣溫度:上限+40℃下限-30℃,日溫差不超過32K;
海拔不超過2000m;
風壓不超過700Pa(相當于風速34/s);
空氣污穢程度:按GB5585之4.2條中規定的IV級
地震烈度不超過8度;
覆冰厚度不超過10mm
四、主要技術參數
項目
|
單位
|
參數
|
額定電壓
|
kV
|
40.5
|
額定絕 緣水平
|
1m in工頻耐壓(極間、對地/斷口)
|
干
|
42/49
|
濕
|
34
|
雷電沖擊耐壓(極間、對地)
|
75
|
雷電沖擊耐壓(斷口)
|
85
|
額定頻率
|
Hz
|
50
|
額定電流
|
A
|
1250
|
額定短時耐受電流及持續時間
|
kA /4S
|
25
|
額定短路開斷電流
|
kA
|
25
|
額定短路關合電流
|
63
|
額定峰值耐受電流
|
63
|
額定操作順序
|
/
|
0 -0.3s-C 0 -180s-c0
|
額定短路電流開斷次數
|
次
|
30
|
機械壽命
|
30000
|
觸頭累計磨損厚度
|
m m
|
3
|
凈重
|
kg
|
230
|
五、外形及安裝尺寸
